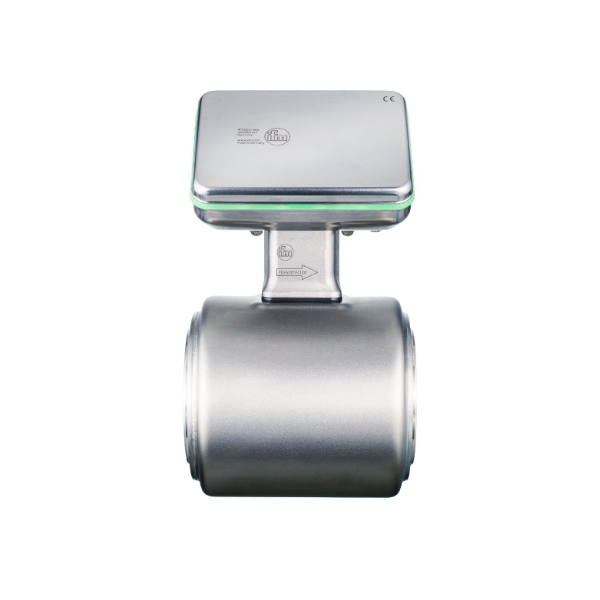

ifm易福門電磁流量計SMF620解析

技術參數

產品特征

測量范圍

30...3000 l/min1800...180000 l/h0.1...10 m/s1.8...180 m3/h

標稱直徑DN80 (3“)

系統接口ifm特定的設備法蘭

應用

特殊的性能鍍金觸點

應用食品飲料業

介質導電液體; 水; 水為基本的介質

介質說明

啤酒、牛奶、果汁、軟飲料、番茄醬、酸奶、酸奶油、冰淇淋等食品

電導率: ≥ 5 µS/cm

介質溫度[°C]-20...150

爆破壓力最小值

37.5 bar3.75 MPa

抗壓強度

25 bar2.5 MPa

電氣數據

工作電壓[V]18...32 DC

電流損耗[mA]250; (24V)

防護等級III

反相保護有

開機延遲時間[s]< 5

測量原理磁感應式

激光測距傳感器型號列舉

OGD250

OGD550

OGP280

OGH580

OGP281

OGS380

OGE380

OGH381

OGH380

結構解析

電磁流量計由傳感器、轉換器和輔助部件組成，各模塊協同實現高精度測量：

傳感器：

磁路系統：產生均勻磁場（直流、交流或低頻矩形波勵磁），磁場強度直接影響測量靈敏度。

測量導管：非磁性材料（如不銹鋼、玻璃鋼），內襯耐腐蝕材料（PTFE、橡膠、陶瓷），適應酸堿鹽等介質。

電極：接觸流體并引出感應電動勢，材質需耐腐蝕（如不銹鋼、哈氏合金、鈦）。

轉換器：

信號處理：放大微弱感應電動勢（毫伏級），抑制噪聲干擾，轉換為標準信號（4-20mA、HART、Modbus）。

智能功能：支持自診斷（如電極污染報警）、溫度補償、空管檢測，部分型號集成AI算法實現流量預測。

輔助部件：

防護設計：IP65/IP68防護等級，適應潮濕、粉塵環境；分體式結構支持長距離傳輸（最大100米）。

接地系統：單獨接地（電阻<100Ω），避免電磁干擾。
