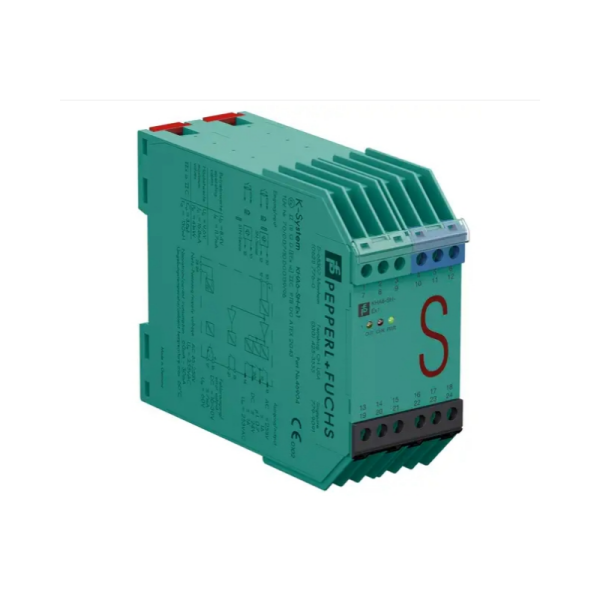

P+F倍加福安全柵KCD2-SCD-1技術參數

輸入信號：4-20mA（限制在約30mA）

輸出信號：

輸出端子：1+, 2-

20mA時電壓≥13V

負載能力：0-650Ω

輸出紋波：20mV rms

電源供應：

連接方式：電源軌道或端子9+, 10-

額定電壓：19-30V DC

紋波：≤10%（24V時）

額定電流：≤30mA（24V時）

功耗：≤700mW（在20mA和500Ω負載下≤600mW）

傳輸特性：

偏差（在20°C時，4-20mA）：<滿量程的0.1%（包括非線性和滯后）

環境溫度影響：<2µA/K（-20至70°C）；<4µA/K（-40至-20°C）

帶寬：0.5Vpp信號下0-3kHz（-3dB）

上升時間（10-90%）：≤10ms

電隔離：

輸入/輸出基本絕緣：符合IEC/EN 61010-1，額定絕緣電壓300Veff

輸入/電源基本絕緣：符合IEC/EN 61010-1，額定絕緣電壓300Veff

輸出/電源增強絕緣：符合IEC/EN 61010-1，額定絕緣電壓300Veff

安全等級：

安全完整性等級（SIL）：SIL 2

符合防爆標準：Ex ec IIC T4 Gc（適用于0區、1區、2區）

符合IEC/EN 60079-11標準，電壓峰值為375V、

安全柵型號列舉

KCD2-STC-Ex1

KCD2-SCD-EX1

KCD2-STC-1

KCD2-SCD-1

KFD2-STC5-EX1

KFD2-STC5-EX1.2O

KCD2-STC-EX1.20

KCD2-STC-1.2O

KFD2-STC5-1.2O

KCD2-UT2-EX1

KFD2-UT2-EX2

KFD2-UT2-EX1

環境條件：

工作溫度：-40至70°C

存儲溫度：-40至85°C

機械規范：

質量：約100克

外形尺寸：12.5×124×114毫米（寬×高×深）

外殼類型：A2

安裝方式：35mm DIN導軌安裝
